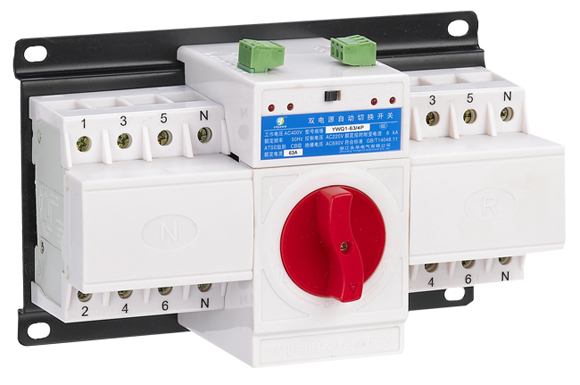

YWQ1系列雙電源轉換開關
一、產品概述
YWQ1系列雙電源轉換開關電器是專用于終端雙電源轉換的電氣裝置，適用于交流50Hz或60Hz，額定工作電壓400V，額定工作電流63A及以下的雙回路供電系統?？筛鶕?jù)需要對兩路電源之間的選擇性轉換。產品具有短路、過載、欠電壓、失壓保護功能，同時還具有備消防、雙分和輸出合閘信號功能。特別適用于一主一備電源轉換系統，作為消防、醫院、商場、軍事工程、高層建筑等不允許電源斷電的主要供電場所之用。它符合GB/T14048.11-2002《自動轉換開關電器》、《高層民用建筑防火規范》、? 《建筑設計規范》、? 《應急照明設計指南》、? 《民用建筑電氣設計規范》等規范或標準。
二、正常工作條件
● 安裝地點的海拔高度不超過2000m。
● 大氣的相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低的溫度下，可以有較高的溫度；
● 最濕月的月平均最低溫度為+25℃時，平均值最大相對濕度為90%，并考慮到因濕度變化發生在產品表面的凝露，應采取特殊的措施。
● 污染等級為Ⅲ極。

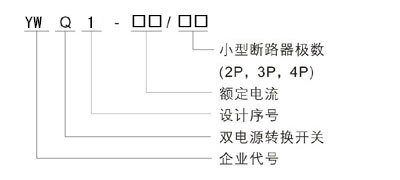

三、型號及含義
四、基本結構
YWQ1系列雙電源轉換開關主要由電源轉換執行斷路器（包括常用電源執行斷路器DZ47和備用電源執行斷路器DZ47各一臺）自動控制盒、電動操作機構等部分組成。斷路器DZ47具有過流保護和斷路保護功能、可同時作為通斷及保護主電路之用。
五、裝配接線
接線時，常用電源N應接入常用電源執行斷路器DZ47，備用電源R應繼而備用電源執行斷路器DZ47，DZ47斷路器為四極時，1、3、5為三相進行斷，2、4、6為三相出線端，7為零線進線端，8為零線出線端，若選用斷路器為三極斷路器，則必須將常用電源(N)的零線NN和備用電源(R)的零線NR同時接到三極專用接線零端子上。
注：雙電源切換開關自動控制器的工作電源取自斷路器DZ47的進線端和零線端，若選用三極斷路器時，必須要接兩路電的零線及NN和NR，該三極專用接線端子在兩臺斷路器中間。在自動電源切換開關安裝，接線過程中，切不要把原接在進線端的本機控制線甩掉，碰斷或短路。
六、使用操作
無論常用電源和備用電源有無電壓，均可采用手動操作方式。手動操作時，應將手動-自動按鈕置于手動位置，當推動手柄順時針旋轉到終端時，備用電源執行斷路器分閘，常用電源執行斷路器合閘，當推動手柄逆時針旋轉至終端時，備用電源執行斷路器合閘，廠用電源執行斷路器分閘。
面板中，電源指示燈(綠)指示自動控制盒工作電源，若該燈不亮，說明自動控制盒工作電源故障，不能操作，待修復正常后，將手動-自動置于自動位置狀態，如果常用電源供電正常，切換開關將自動投入常用電源執行斷路器合閘狀態，面板中N電源指示燈(紅)亮；如查常用電源供電不正常，則切換開關將自動乳頭斷路器分閘，備用斷路器合閘位置狀態，面板中R電源指示燈(紅)亮
七、功能特點
● 抗干擾能力強、精度高；
● 消防電源DC24V，消防雙分；
● 體積小、分?jǐn)喔摺w弧短，結構緊湊、外型美觀；
● 無噪音運行，節能降耗，安裝方便操作簡單，穩定，性能高；
● 轉換開關具有自投自復功能；
● 根據設計電路實際需要接好常用電源和備用電源(或發電機)的進出線、零線。為了確保使用安全，必須要將轉換開關的底板可靠接地，兩臺斷路器出線端并聯，但相序必須一致；
● 當斷路器為三極時，將NN、NR(零線)分別接到轉換開關(N)2，(N)4(零線)端子上，否則不能正常工作；
● 轉換開關操作手柄，作為應急手柄操作之用。(但必須要按下控制模式中的"手動"狀態)，才能使用操作手柄。

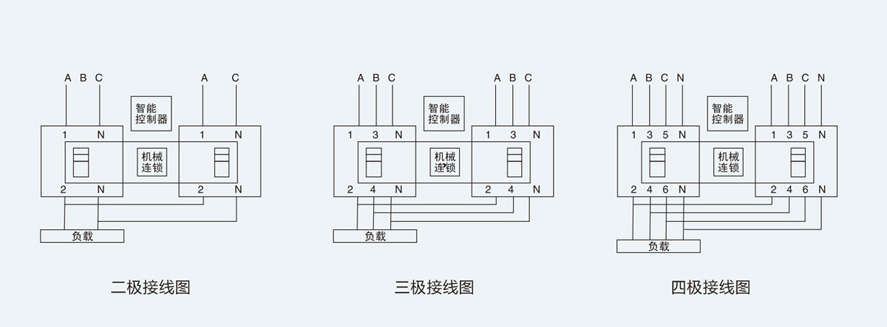

八、主回路接線圖

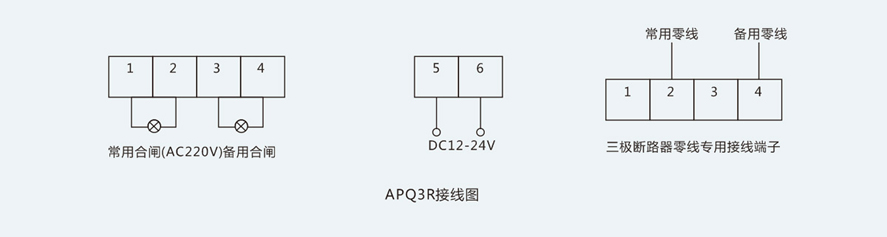

九、外接電源合閘指示及消防電源接線圖

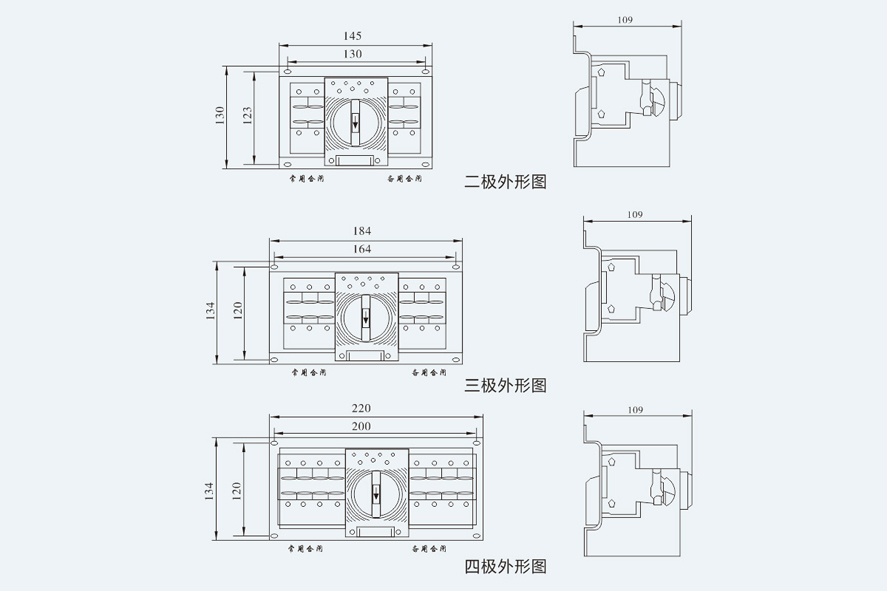

十、外形及安裝尺寸圖
十一、主要技術參數
| 極數 |
額定電壓 (Ue)(V)AC |
額定電流 ln(V)AC |
額定頻率 (Hz) |
極限短路分?jǐn)嗄芰?br /> (A)/cosΦ |
機械壽命 (次數) |
| 2 | 220V | 6,10,16,20,25,32,40,50,63 | 50/60 | 6000/0.65 | 100000 |
| 3 | 380V | 4500/0.70 |
