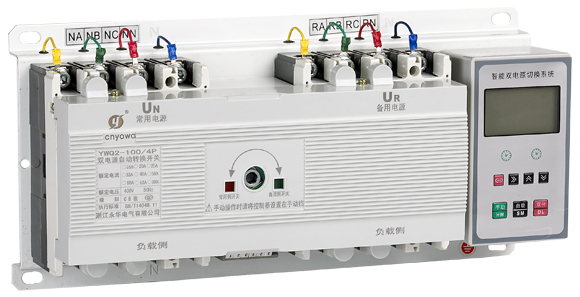

YWQ2F系列智能型雙電源開關
一、產品概述
? ? ? YWQ3系列智能型雙電源開關是我公司根據國外先進技術開發的新一代產品。它以高性能單片機為控制系統核心，配以液晶大屏幕中文顯示各種數值和工作狀態，操作簡便。是一種性能完善、安全可靠、自動化程度高、使用范圍廣的智能型雙電源自動轉換開關。
? ? ? 產品適用于交流50Hz、690V及以下，額定電流-630A及以下的兩路電源(常用電源N和備用電源或發電機電源)的供電系統中，因一路電源發生故障(停電、欠壓、斷相)而進行電源之間的自動切換，以保證供電的可靠性和安全性。本產品符合國際電工委員會的IEC947-6-1《自動轉換開關電器》標準，也符合《高層民用建筑防火規范》、《建筑設計防火規范》、《應急照明設計指南》、《民用建筑電氣設計規范》等。廣泛應用于高層建筑、住宅小區、醫院、機場、碼頭、消防、冶金、化工、紡織等不允許停電的重要場所，實現無人值守連續供電。
本產品符合IEC60947-6-1(1998)，GB1404811-2008標準。本產品電氣級別為CB級。
二、正常工作條件
● 周?chē)諝鉁囟壬舷拗挡怀^(guò)+40℃，下限值不低于-5℃，且24h的平均值不超過+35℃；
● 大氣相對濕度在周?chē)諝鉁囟葹?40℃時不超過50％，在較低溫度下可以有較高相對濕度，濕月的月平均最大相對濕度為50％，在較低溫度下可以有較高相對濕度。最濕月的月平均最大相對濕度為90％，同時該月的平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面上凝露；
● 安裝地點海拔不超過2000m；
● 安裝類別為IV。
● 本產品應安裝在無劇烈震動、沖擊和腐蝕的場所；
● 使用類別為A類。
● 當上述條件不能滿足時，應由用戶和制造廠協商解決。

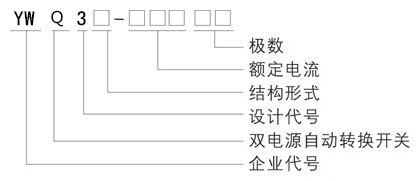

三、型號及含義
功能代號：自投自復式用“R”表示；自投不自復式用“S”表示；電網-發電用“F”表示；帶消防分勵
用“X”表示；（R、S正常供貨不標）。
結構形式代號：一體式用“Y”表示；分體式用“F”表示。
極數：按產品極數分為三極與四極。
殼架等級額定電流：100、225、400/630
四、產品特點
YWQ3系列智能型雙電源開關不同于以往的電源切換開關，如由符合開關組成的電源符合開關、接觸器組成的電源切換開關，TXQ5系列智能型雙電源自動轉換開關由兩臺具有高分?jǐn)?、零飛狐的新一代高新技術產品TXM1系列塑殼斷路器和其內部附件，一套智能化控制器組成。具有短路、過載、過壓、欠壓、缺相消防等保護功能。以保證配電系統的高可靠性運行，其特點是：
● 兩臺斷路器之間有可靠的機械聯鎖裝置和MOTOROLA單片機為核心的智能電氣連鎖雙重保護。
● 具有過壓保護、欠壓保護、缺相保護和智能報警功能。
● 具有操作電機智能保護功能
● 參數可在外部自由設定
● 體積小巧，安裝使用方便
● 節能、無噪音運行
● TXQ5雙電源帶有消防控制電路，當消防控制中心給一控制信號進入自動控制器，兩臺斷路器都進入分閘狀態。

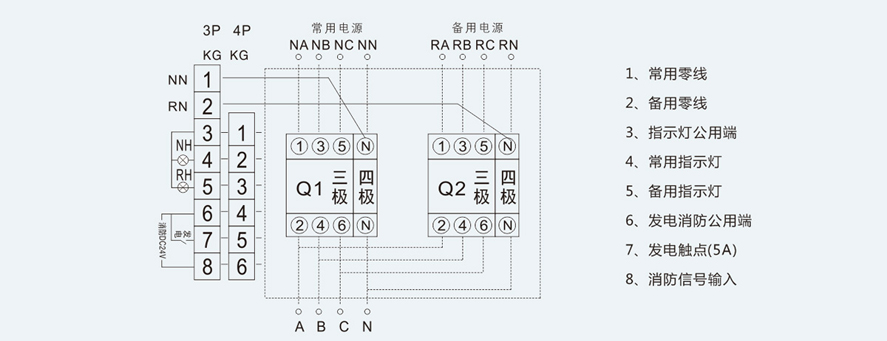

五、智能接線圖
六、外形尺寸
七、技術參數
分體式
| 規格 | W | W1 | L | L1 | H |
| YWQ3-100/3P | 390 | 365 | 180 | 160 | 140 |
| YWQ3-100/4P | 420 | 395 | 180 | 160 | 150 |
| YWQ3-225/3P | 430 | 410 | 210 | 190 | 150 |
| YWQ3-225/4P | 465 | 445 | 210 | 190 | 170 |
| YWQ3-400/3P | 555 | 535 | 310 | 280 | 200 |
| YWQ3-400/4P | 605 | 585 | 310 | 280 | 200 |
| YWQ3-630/3P | 650 | 630 | 325 | 305 | 205 |
| YWQ3-630/4P | 710 | 690 | 325 | 305 | 200 |
一體式（Y）
| 規格 | W | W1 | L | L1 | H |
| YWQ3-100/3P | 420 | 385 | 240 | 220 | 140 |
| YWQ3-100/4P | 420 | 385 | 240 | 220 | 140 |
| YWQ3-225/3P | 470 | 435 | 240 | 220 | 150 |
| YWQ3-225/4P | 470 | 435 | 240 | 220 | 160 |
| YWQ3-400/3P | 615 | 555 | 330 | 300 | 200 |
| YWQ3-400/4P | 615 | 555 | 330 | 300 | 200 |
| YWQ3-630/3P | 740 | 680 | 330 | 300 | 200 |
| YWQ3-630/4P | 740 | 680 | 330 | 300 | 200 |
YWQ3系列末端型智能型雙電源自動切換開關有兩種工作模式：手動工作模式和自動工作模式。
● 手動工作模式：手動工作模式有常用電源、備用電源和雙分三種工作方式。手動工作模式下系統將無法自動切換。
常用電源方式：強制斷開備用電源，接通常用電源。
備用電源方式：強制斷開常用電源，接通備用電源。
雙分方式：即可將兩路電源全部斷開，也可使因故障脫扣的斷路器再扣。
● 自動工作模式：TXQ5系列末端型智能型雙電源自動切換開關在自動模式下按控制功能分，可分為自投自復（R）、自投不自復（S）和電網-發電機（F）三種，前兩種適用于電網的供電系統，后一種適用于電網發電機系統。
注：末端型控制器沒有雙分功能，智能手動強制雙分，自動工作模式只有自投自復一種其它性能與微斷型一樣。
九、主要結構與工作原理
TXQ5系列末端型智能型雙電源自動切換開關由兩臺塑殼斷路器及附件、電機傳動機構、機械聯鎖機構、自動控制器等組成，所有器件安裝在一塊金屬底板上?？刂破鲀?nèi)部采用單片機和先進可靠的電子元器件組成的自動控制電路。
十、性能特點
控制器對兩路電源的各相電壓同時進行在線檢測，當電源電壓低于額定電壓的35%~40%時，控制器經過比較判斷，將檢測結果直接送到控制器，并通過延時電路延時后向電操作機構發出轉換指令。
電網自投自復轉換開關（時間顯示型、轉換時間可調）
對于自投自復的轉換開關，器控制功能見表，在自動控制狀態下，電源正常時由常用電源供電，當常用電源出現異常（任意一相發生失壓或缺相）時，經一定的延時后自動轉換至備用電源供電。當常用電源恢復正常后，經一定的延時后自動返回到常用電源供電。
自投自復轉換開關控制功能表
| 常用電源 | 備用電源 | 控制功能 |
| 正常 | 正常 | 常用電源供電：QR分、QN合 |
| 異常 | 正常 | QN經延時后分閘，QR合閘，備用電源供電 |
| 恢復正常 | 正常 | QR經延遲后分閘，QN合閘，恢復常用電源供電 |
轉換動作延時（1~30s、用戶無特殊要求出廠整定在3s）。
返回動作延時（1~30s、用戶無特殊要求出廠整定在3s）。
電網-發電轉換開關（時間顯示型、轉換時間可調）
轉換開關較多用于電網中兩路電源之間的轉換，也可以用于電網與發電機之間的兩路電源的轉換。在電網-發電機供電系統中，發電機一般作為備用電源，其控制功能見表：在電網電壓低于35%~40%額定電壓時，可自動啟動發電機，當發電電源的電壓達到正常（80%額定電壓以上）時，接通發電電源。當電網電壓恢復正常（達到80%額定電壓以上）后，經一定的延時后將負載電路從發電電源斷開，自動返回到常用電源供電。
電網-發電轉換開關控制功能表
| 常用電源 | 備用電源 | 控制功能 |
| 正常 | 正常 | 電網供電：QR分、QN合 |
| 異常 | 正常 | 發電機組發電 |
| 異常 | 正常發電 | 當發電壓達到80%額定電壓以上時，發電機組供電 |
| 恢復正常 | 正常 | 再經延后QN合閘，電網恢復 |
轉換動作延時（1~30s、用戶無特殊要求出廠整定在3s）。
返回動作延時（1~30s、用戶無特殊要求出廠整定在3s）。
電源末端型自動換行開關（無斷相、缺相保護功能、轉換時間≤3s不可調）
當常用電源失壓后，自動延時斷開常用電源斷路器，合上備用電源斷路器，當常用電源電壓恢復時，延時斷開備用電源斷路器，回復常用電源供電。主要用于配電線路末端一級，供消防、風機、應急照明、供水等電路用。TXQ3規格雙電源采用微信斷路器構成，特別適用于照明、小型電機控制設備。
負載線路中如發生過載或短路故障，由轉換開關中的斷路器自動脫扣，將負載電源切斷。待用戶排除故障后，按下控制模式中“手動”鍵，對斷路器進行再扣操作，再按下控制模式中的“手動”或“自動”控制形式，轉換開關方可給負載供電。
十一、結構與工作原理
轉換開關由三極或四極斷路器作為電源主開關和帶機械聯鎖的電動操作機構組成；
一臺智能自動轉換控制器：延時合閘、斷相保護等功能，可實現自動轉換、選擇性轉換的控制；
一套獨特的機械聯鎖機構：以確保亮挺斷路器在轉換過程中不會同時合閘；
一組電動操作機構：用以實現斷路器的自動分合閘。本轉換開關的電動操作機構采用最新機構的電操作機構，具有操作平穩可靠，操作力小等特點。
安裝底部：對于一體式轉換開關，機械聯鎖機構和控制器都安裝在同一底板上。分體式轉換開關則將控制開關則將控制器與底板分開，采用連接器連接，其專用電纜的長度約2m；將控制器安裝在箱體的門板上。
N為常用電源，R為備用電源。QN為常用電源控制斷路器，QR為備用電源控制斷路器。
當選用手動狀態時，可人為的選擇兩臺斷路器“合”與“分”，不具備自動轉換功能。
當選用自動狀態時，可根據當時使用電源進入自動控制狀態。
當選用雙分狀態時，可將兩臺斷路器全部分?jǐn)唷?/span>
智能控制器說明及設置

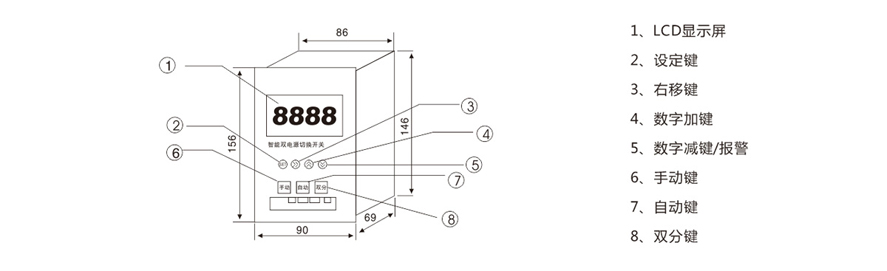

智能控制器面板說明
1、NA、NB、NC為常用電源指示：電量標示正常，閃爍標示欠壓或斷相；RA、RB、RC為備用電源。
2、手動鍵：可認為在控制器上選擇常用電源或備用電源。
自動鍵：則根據當使用電源進入自動控制狀態。
雙分鍵：可使負載從常用電源和備用電源全部分?jǐn)啵环謹嗪罂扇藶樵诓僮靼馐稚闲D(zhuǎn)選擇常用或備用。
3、當系統出現故障時，OA閃動、報警閃動，同時發出報警聲音按一下數字減鍵可人為關閉報警聲
